Différence entre Disjoncteur et Fusible : Guide Complet 2025
Quelle est la différence entre un disjoncteur et un fusible ?
Dans le domaine de l’électricité domestique et industrielle, la protection des circuits électriques est primordiale. Deux dispositifs de protection sont couramment utilisés : le disjoncteur et le fusible. Bien qu’ils aient le même objectif principal – protéger les installations électriques contre les surcharges et les courts-circuits – ils fonctionnent différemment et présentent chacun des avantages spécifiques.
Qu’est-ce qu’un disjoncteur ?
Un disjoncteur est un dispositif de protection électromécanique conçu pour interrompre automatiquement le courant électrique lorsqu’il détecte une anomalie dans le circuit. Contrairement au fusible, le disjoncteur est réutilisable et peut être réarmé après avoir corrigé le problème qui a causé son déclenchement.
Principe de fonctionnement du disjoncteur
Le disjoncteur fonctionne grâce à deux mécanismes principaux :
Protection thermique : Un bilame métallique se déforme sous l’effet de la chaleur générée par un courant excessif. Cette déformation actionne le mécanisme de déclenchement.
Protection magnétique : Un électroaimant détecte les courts-circuits et provoque l’ouverture instantanée du circuit.
Idéclenchement = Inominale × K
où K est le coefficient de déclenchement (généralement entre 1,13 et 1,45)
Qu’est-ce qu’un fusible ?
Le fusible est un dispositif de protection plus simple, constitué d’un élément conducteur calibré qui fond lorsqu’il est traversé par un courant supérieur à sa valeur nominale. Cette fusion interrompt définitivement le circuit jusqu’à ce que le fusible soit remplacé.

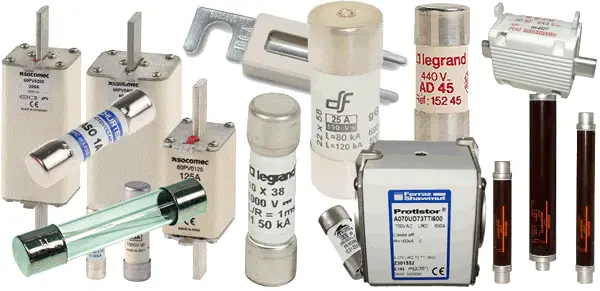

Types de fusibles
Il existe plusieurs types de fusibles selon leur utilisation :
- Fusibles rapides (gG) : Protection générale contre les surcharges et courts-circuits
- Fusibles accompagnement moteur (aM) : Spécialement conçus pour la protection des moteurs
- Fusibles ultra-rapides (uR) : Protection des semi-conducteurs
Comparaison détaillée : Disjoncteur vs Fusible
| Critère | Disjoncteur | Fusible |
|---|---|---|
| Réutilisabilité | Réutilisable après réarmement | À usage unique, doit être remplacé |
| Coût initial | Plus élevé (15-50€) | Moins cher (1-10€) |
| Temps de réaction | 0,02 à 0,1 seconde | 0,001 à 0,01 seconde |
| Précision de déclenchement | Moins précise | Très précise |
| Maintenance | Faible, nettoyage périodique | Remplacement nécessaire |
| Indication visuelle | Manette en position « déclenché » | Fusion visible ou indicateur |
| Pouvoir de coupure | 3 à 100 kA selon le modèle | Jusqu’à 150 kA |
Avantages et inconvénients
✅ Avantages du disjoncteur
- Réutilisable indéfiniment
- Réarmement simple et rapide
- Indication claire de l’état
- Possibilité de coupure manuelle
- Économique à long terme
❌ Inconvénients du disjoncteur
- Coût initial plus élevé
- Encombrement plus important
- Maintenance périodique nécessaire
- Sensible aux conditions environnementales
✅ Avantages du fusible
- Coût initial très faible
- Réaction ultra-rapide
- Très haute précision
- Encombrement minimal
- Aucune maintenance
❌ Inconvénients du fusible
- Remplacement nécessaire après fusion
- Coût d’exploitation plus élevé
- Risque d’utilisation de calibre incorrect
- Pas de coupure manuelle possible
Applications et domaines d’utilisation
Quand utiliser un disjoncteur ?
Les disjoncteurs sont particulièrement adaptés dans les situations suivantes :
- Installations domestiques : Tableaux électriques résidentiels où la facilité de réarmement est cruciale
- Circuits fréquemment sollicités : Éclairage, prises de courant
- Applications nécessitant une coupure manuelle : Maintenance, dépannage
- Bâtiments tertiaires : Bureaux, commerces où l’intervention rapide est importante
Quand privilégier un fusible ?
Les fusibles restent préférables dans certains cas :
- Protection de semi-conducteurs : Variateurs, onduleurs nécessitant une protection ultra-rapide
- Installations industrielles : Moteurs de forte puissance, transformateurs
- Circuits de distribution MT/BT : Postes de transformation
- Applications critiques : Où la précision de déclenchement est primordiale
Critères de choix selon l’installation
🔍 Points clés pour faire le bon choix
Analysez vos besoins :
- Fréquence des déclenchements : Si élevée, privilégier le disjoncteur
- Budget initial vs coût d’exploitation : Calculer le coût total sur 10 ans
- Contraintes d’espace : Les fusibles sont plus compacts
- Niveau de protection requis : Fusibles pour protection précise, disjoncteurs pour usage général
- Accessibilité pour maintenance : Disjoncteurs plus pratiques
Évolution technologique et tendances
L’évolution des technologies électriques influence le choix entre disjoncteurs et fusibles. Les disjoncteurs électroniques modernes offrent désormais des courbes de déclenchement programmables, se rapprochant de la précision des fusibles. Parallèlement, les fusibles intelligents avec indication de fusion apportent plus de praticité.
Dans les installations photovoltaïques, par exemple, les fusibles spécialisés (gPV) restent incontournables pour leur réaction ultra-rapide face aux défauts d’arc électrique.
Normes et réglementations
En France, la norme NF C 15-100 régit l’installation électrique basse tension. Elle impose :
- L’utilisation de disjoncteurs différentiels pour la protection des personnes
- Le calibrage correct selon la section des conducteurs
- La coordination entre protections amont et aval
Iprotection ≤ Iadmissible conducteur
Le courant assigné de la protection ne doit pas dépasser le courant admissible du conducteur
🎯 Conclusion
Le choix entre disjoncteur et fusible dépend essentiellement de votre application spécifique. Pour les installations domestiques et tertiaires, les disjoncteurs offrent praticité et économie à long terme. Pour les applications industrielles critiques nécessitant une protection ultra-précise, les fusibles restent incontournables.
Dans une installation moderne, les deux dispositifs peuvent coexister : fusibles pour la protection fine des équipements sensibles, disjoncteurs pour la distribution générale et la facilité d’exploitation.
Conseil d’expert : Consultez toujours un électricien qualifié pour dimensionner correctement vos protections selon la norme NF C 15-100 et vos besoins spécifiques.
