Installer une VMC Simple ou Double Flux : Câblage et Raccordement Électrique pour une Ventilation Optimale

La ventilation optimale de votre logement est cruciale pour la qualité de l’air intérieur, la préservation de la structure du bâtiment et le confort de ses occupants. Un système de Ventilation Mécanique Contrôlée (VMC) joue un rôle central à cet égard, en assurant le renouvellement constant de l’air. Que vous optiez pour une VMC simple flux, plus courante et économique, ou une VMC double flux, plus performante énergétiquement, l’installation, et plus particulièrement le câblage et le raccordement électrique, sont des étapes clés qui demandent rigueur et connaissance des normes en vigueur. Cet article, destiné aussi bien aux techniciens qu’au grand public averti, vous guidera à travers les différentes étapes pour une installation réussie et conforme.

Pourquoi une VMC est-elle indispensable à une ventilation optimale ?

Dans un logement moderne, souvent bien isolé, l’air circule peu naturellement. Sans une ventilation adéquate, l’humidité s’accumule, favorisant l’apparition de moisissures et d’odeurs désagréables. Les polluants intérieurs (composés organiques volatils des peintures, CO2, allergènes, etc.) s’y concentrent, impactant directement la santé des occupants. Une VMC assure un renouvellement constant de l’air, évacuant l’air vicié des pièces humides (cuisine, salle de bain, WC) et introduisant de l’air neuf (VMC double flux) ou le faisant entrer naturellement (VMC simple flux) par les pièces de vie.

Les bénéfices d’une bonne ventilation :

• Qualité de l’air améliorée : Réduction des polluants, allergènes et humidité.
• Prévention des problèmes de santé : Moins de risques respiratoires et d’allergies.
• Protection du bâti : Évite la condensation, les moisissures et la dégradation des matériaux.
• Confort accru : Élimination des mauvaises odeurs et sensation d’air frais.
• Économies d’énergie (VMC double flux) : Récupération de la chaleur de l’air extrait.

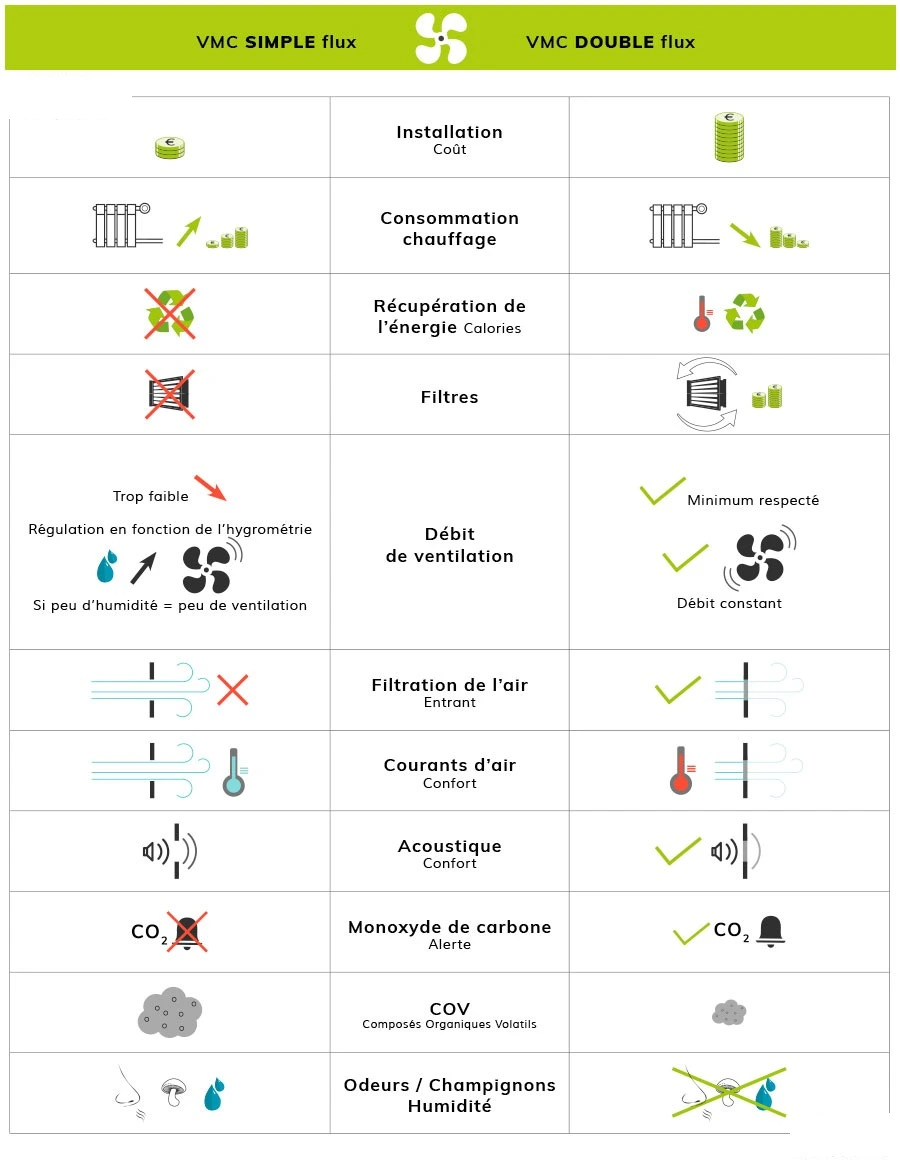

VMC Simple Flux vs. VMC Double Flux : Comprendre les différences de raccordement électrique

Le choix entre une VMC simple flux et une VMC double flux aura des implications sur le type de raccordement électrique et la complexité de l’installation.

La VMC Simple Flux : L’essentiel pour un renouvellement de base

La VMC simple flux extrait l’air vicié des pièces humides via des bouches d’extraction raccordées à un caisson motorisé. L’air neuf pénètre par des entrées d’air situées dans les menuiseries des pièces sèches (salons, chambres). Il existe deux types de VMC simple flux :

• Autoréglable : Le débit d’air est constant, quels que soient l’humidité ou le nombre d’occupants. Le raccordement électrique est simple, souvent un raccordement direct sur un circuit dédié.
• Hygroréglable : Le débit d’air varie en fonction du taux d’humidité détecté par des capteurs intégrés aux bouches d’extraction. Cela permet des économies d’énergie. Le câblage peut inclure des fils pilotes pour les bouches ou capteurs spécifiques.

Câblage électrique typique d’une VMC simple flux :

Le moteur de la VMC simple flux est généralement raccordé à un circuit électrique dédié, protégé par un disjoncteur divisionnaire de 2A (parfois 10A pour certains modèles ou fonctions spécifiques, toujours vérifier la notice du fabricant). Le raccordement se fait souvent via un câble 3G1,5 mm² (Phase, Neutre, Terre) depuis le tableau électrique. Pour les modèles hygroréglables, il peut y avoir des raccordements supplémentaires pour les capteurs ou la commande des bouches.

La VMC Double Flux : Performance énergétique et confort supérieur

La VMC double flux est plus complexe. Elle extrait l’air vicié ET insuffle de l’air neuf, préalablement filtré et réchauffé (en hiver) ou rafraîchi (en été) grâce à un échangeur thermique. Ce système offre une meilleure qualité d’air et permet des économies de chauffage significatives.

Câblage électrique typique d’une VMC double flux :

Un système double flux est plus gourmand en électricité, car il alimente un moteur pour l’extraction et un autre pour l’insufflation, ainsi que l’échangeur thermique et parfois des résistances de préchauffage/post-chauffage. Le raccordement nécessite un circuit dédié, souvent protégé par un disjoncteur de 10A ou 16A, selon la puissance de l’appareil. Le câblage inclut :

• Alimentation principale (phase, neutre, terre) vers l’unité centrale.
• Câbles de commande et de signalisation vers les différentes sondes (température, humidité), le panneau de contrôle déporté, et éventuellement des registres motorisés ou des batteries de pré/post-chauffage.
• Certains modèles intègrent des fonctions antigel qui peuvent nécessiter un raccordement spécifique.

Les étapes clés du raccordement électrique d’une VMC

Avant toute intervention électrique, assurez-vous de couper l’alimentation générale au disjoncteur de branchement. La sécurité est primordiale !

1. Préparation et Sécurité : Le B.A.-BA

• Couper le courant : Indispensable ! Vérifiez l’absence de tension avec un multimètre. Pour plus de détails sur l’utilisation de cet outil, consultez notre guide : Tutoriel : Comment utiliser un multimètre comme un pro
• Matériel nécessaire : Gaine ICTA, câbles électriques (H07VU ou R2V), bornes de connexion (Wago, dominos), tournevis isolés, pince à dénuder, pince coupante, gants de protection.
• Conformité aux normes : L’installation doit respecter la norme NF C 15-100 en vigueur, notamment en ce qui concerne la protection des circuits et le type de câble.

2. Le Circuit Électrique Dédié

La VMC doit impérativement être alimentée par un circuit électrique indépendant, directement depuis le tableau de répartition. Ce circuit sera protégé par un disjoncteur divisionnaire.

• Type de câble : Généralement du 3G1,5 mm² pour une VMC standard, voire 3G2,5 mm² pour les VMC double flux plus puissantes ou celles avec des fonctions de chauffage intégrées.
• Protection : Un disjoncteur divisionnaire de 2A est suffisant pour la plupart des VMC simple flux non hygroréglables. Pour les VMC hygroréglables ou double flux, un 10A ou 16A peut être nécessaire. Référez-vous toujours à la notice technique du fabricant.
• Cheminement : Les câbles doivent être passés sous gaine ICTA ou en apparent sous conduit, en respectant les règles de cheminement électrique.

3. Raccordement au Boîtier de la VMC

Le boîtier de raccordement de la VMC est le point central de l’alimentation électrique.

• Ouverture du boîtier : Dévissez le capot du bornier de raccordement sur le caisson VMC.
• Connexion des fils :
  • Le fil de phase (rouge, marron ou noir) se raccorde au bornier « L » (Phase).
  • Le fil neutre (bleu) se raccorde au bornier « N » (Neutre).
  • Le fil de terre (vert/jaune) se raccorde au bornier « T » (Terre) ou au symbole de la terre.
• Serrage : Assurez-vous que les fils sont bien insérés et serrés dans les borniers pour éviter tout risque de faux contact ou d’échauffement.
• Câblage de commande (si applicable) : Pour les VMC hygroréglables ou double flux avec plusieurs vitesses/fonctions, des fils supplémentaires (fil pilote, fils de commande basse tension) peuvent être nécessaires pour relier le module de commande ou les bouches. Suivez scrupuleusement le schéma électrique fourni par le fabricant.

4. Raccordement des Bouches d’Extraction et d’Insufflation (VMC Double Flux)

Les bouches de VMC sont généralement passives pour les simples flux (pas de raccordement électrique, juste aéraulique). Cependant, certaines bouches hygroréglables motorisées ou les bouches d’insufflation/extraction d’une VMC double flux peuvent nécessiter un raccordement électrique basse tension ou spécifique.

• Bouches hygroréglables : Certaines peuvent être alimentées par des piles, d’autres nécessitent un raccordement à l’unité centrale via des fils dédiés pour la gestion de l’humidité.
• VMC double flux : Les bouches d’insufflation peuvent inclure des sondes de température ou des résistances de réchauffage qui demandent une alimentation électrique spécifique, souvent en basse tension, gérée par l’unité centrale.

Cas particuliers et points de vigilance

Gestion des vitesses (VMC simple flux)

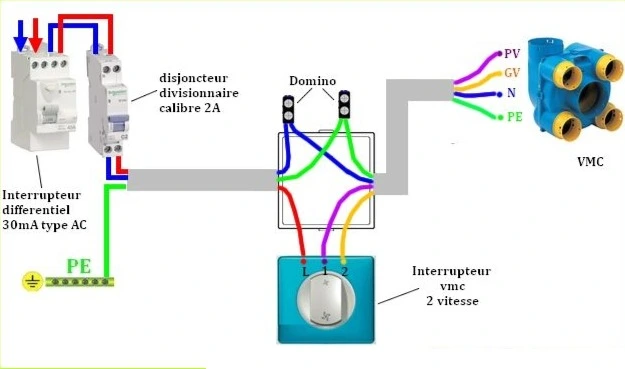

Certaines VMC simple flux (notamment autoréglables) proposent deux vitesses : une petite vitesse (PV) pour le fonctionnement continu et une grande vitesse (GV) pour un débit d’air accru (par exemple, lors de la cuisson ou après une douche). Le raccordement électrique se fait via un inverseur ou un interrupteur double allumage relié au tableau électrique et à la VMC. Le câblage nécessite alors un fil supplémentaire pour la commande de la grande vitesse (par exemple, 4G1.5mm²).

Raccordement des sondes et capteurs (VMC double flux)

Les VMC double flux sont équipées de nombreuses sondes (température extérieure, température intérieure, humidité, CO2…). Ces sondes sont généralement raccordées par des câbles de faible section (type bus, par exemple) à l’unité centrale. Référez-vous impérativement aux schémas du fabricant pour éviter les erreurs de branchement qui pourraient altérer la performance de votre ventilation optimale.

Protection antigel

Certaines VMC double flux intègrent une protection antigel qui peut activer une résistance électrique pour éviter le givrage de l’échangeur en hiver. Ce circuit supplémentaire devra être correctement dimensionné et protégé au tableau.

Maintenance et Entretien pour une Ventilation Optimale Durable

Un bon raccordement électrique n’est que le début. Pour garantir la performance et la longévité de votre VMC, un entretien régulier est essentiel.

• Nettoyage des bouches : Dépoussiérez et lavez régulièrement les bouches d’extraction et d’insufflation.
• Nettoyage des gaines : Un nettoyage complet des conduits est recommandé tous les 3 à 5 ans par un professionnel.

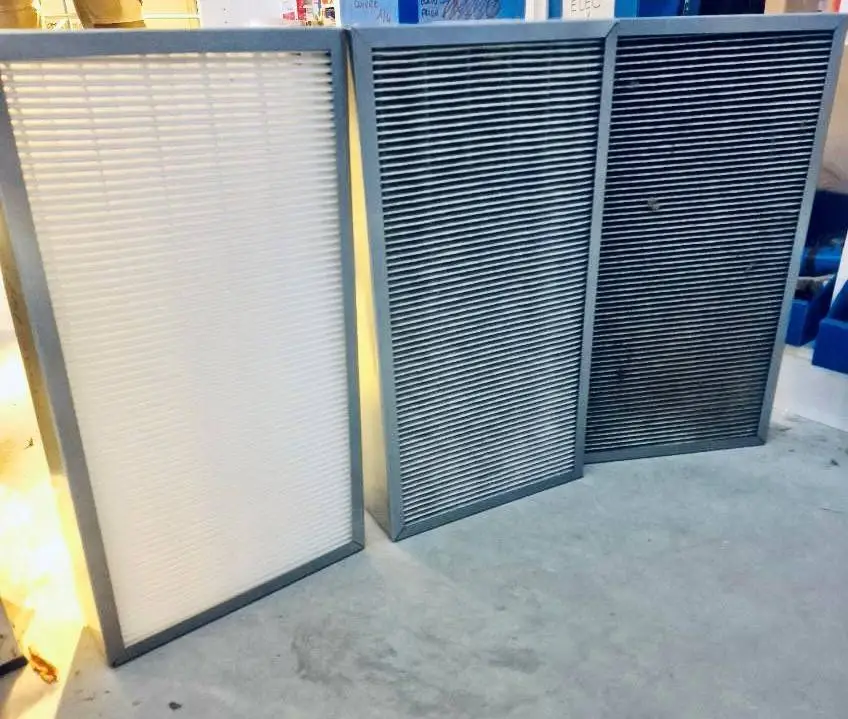

• Remplacement des filtres (VMC double flux) : Les filtres de l’unité double flux doivent être vérifiés et changés tous les 6 à 12 mois, selon l’environnement. Des filtres encrassés réduisent le débit d’air et augmentent la consommation électrique.
• Vérification du caisson : Dépoussiérez le moteur et vérifiez l’absence d’obstructions.

Un entretien régulier assure non seulement une ventilation optimale continue, mais prévient également les pannes et les surconsommations électriques. Pour toute question sur les protections de vos circuits, n’hésitez pas à consulter notre article sur la différence entre Disjoncteur et Fusible.

Conclusion

L’installation d’une VMC, qu’elle soit simple ou double flux, est un investissement essentiel pour la qualité de vie de votre foyer. Le câblage et le raccordement électrique sont des étapes critiques qui nécessitent précision et respect des normes. Si vous avez des doutes ou si vous ne maîtrisez pas les bases de l’électricité, il est fortement recommandé de faire appel à un électricien qualifié. Une installation conforme et bien entretenue vous garantira une ventilation optimale durable, un air sain et des économies d’énergie sur le long terme.

Avez-vous des questions sur l’installation électrique de votre VMC ou avez-vous rencontré des difficultés spécifiques ? Partagez votre expérience ou vos interrogations dans les commentaires ci-dessous !
