Maîtriser les schémas de commande en industrie : Guide essentiel pour électriciens
Maîtriser les schémas de commande en industrie : Guide essentiel pour électriciens
Les schémas de commande constituent le langage universel de l’automatisation industrielle. Ces documents techniques permettent de comprendre, installer et maintenir les systèmes électriques complexes utilisés dans l’industrie moderne. Maîtriser leur lecture et leur conception est essentiel pour tout professionnel de l’électricité industrielle.
Qu’est-ce qu’un schéma de commande industriel ?
Un schéma de commande industriel est une représentation graphique normalisée qui décrit le fonctionnement logique d’un système automatisé. Contrairement au schéma de puissance qui montre les connexions physiques des équipements de forte intensité, le schéma de commande illustre les circuits de contrôle, généralement alimentés en basse tension (24V, 48V ou 230V).
Les différents types de schémas de commande
Schéma développé (ou déplié)
Le schéma développé présente tous les contacts et bobines d’un même appareil séparément sur le schéma. Cette représentation facilite la compréhension du fonctionnement et le dépannage.
Schéma architectural
Ce type de schéma représente les appareils dans leur forme réelle, permettant une visualisation plus concrète de l’installation.
Schéma fonctionnel
Il décrit les fonctions du système sans se préoccuper de la technologie utilisée, idéal pour comprendre le principe de fonctionnement.
Symboles et normes essentiels

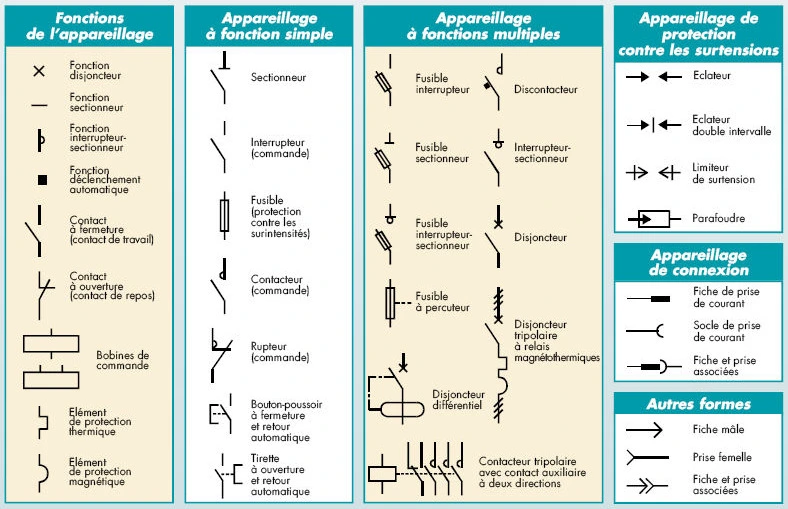

La lecture des schémas de commande nécessite la connaissance des symboles normalisés selon les standards IEC (International Electrotechnical Commission) et NF (Normes Françaises).
| Élément | Symbole | Fonction | Utilisation courante |
|---|---|---|---|
| Contact normalement ouvert (NO) | —| |— | Passage du courant quand actionné | Boutons poussoirs, contacts auxiliaires |
| Contact normalement fermé (NF) | —|/|— | Arrêt du courant quand actionné | Boutons d’arrêt d’urgence, sécurités |
| Bobine de contacteur | ( ) | Électro-aimant de commande | Contacteurs, relais |
| Temporisation à l’enclenchement | —| |—TON | Retard à la fermeture | Démarrages progressifs |
| Temporisation au déclenchement | —|/|—TOF | Retard à l’ouverture | Arrêts temporisés |
Méthodes de lecture et d’analyse
Lecture horizontale
La lecture se fait de gauche à droite, en suivant le cheminement du courant depuis la phase jusqu’au neutre. Chaque ligne représente un circuit de commande spécifique.
Analyse des conditions logiques
Pour qu’un récepteur (bobine) soit alimenté, toutes les conditions en série doivent être réunies. Les conditions en parallèle offrent des alternatives d’alimentation.
Numérotation et repérage
Chaque conducteur est numéroté selon un système logique. Les bornes des appareils sont repérées pour faciliter le câblage et la maintenance.
Circuits de base et applications pratiques

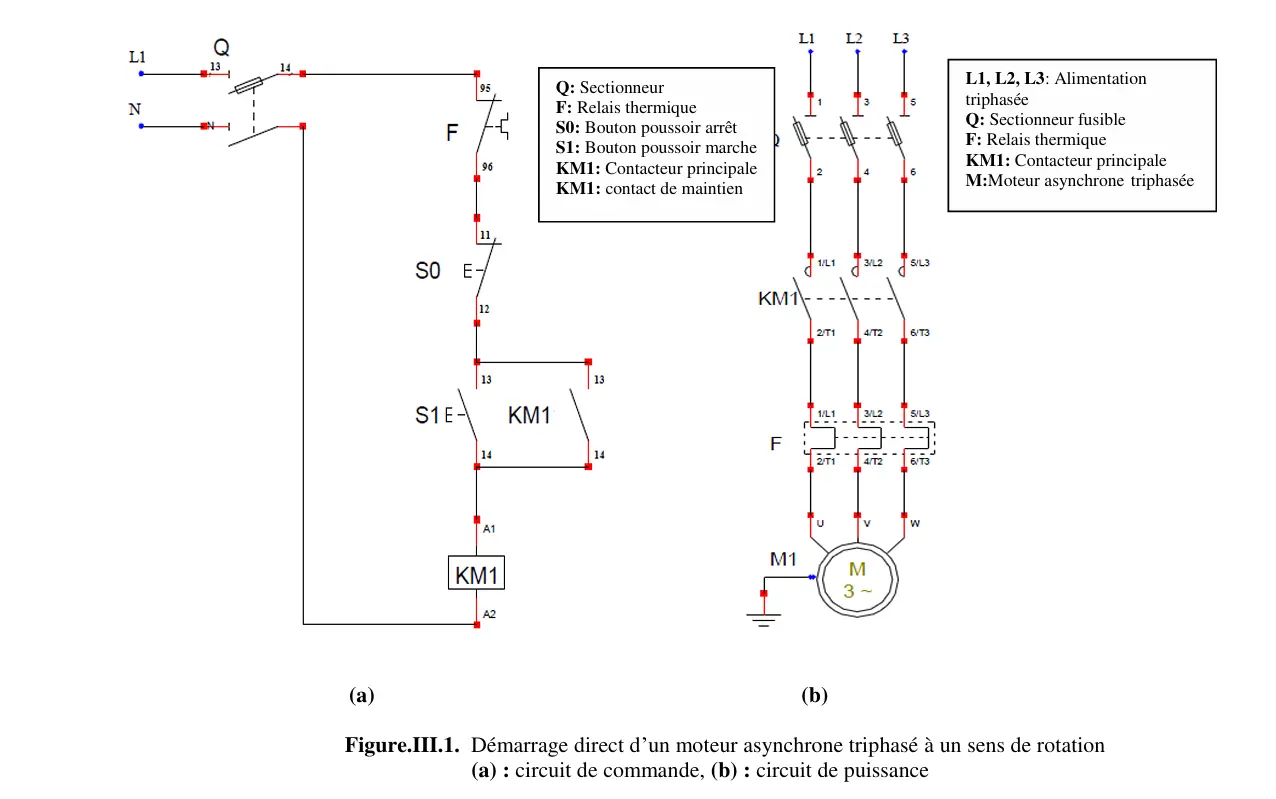

Circuit de démarrage direct
Le circuit le plus simple comprend un bouton marche (NO), un bouton arrêt (NF), un contacteur et son contact d’auto-maintien.
Démarrage étoile-triangle
Ce circuit permet de réduire le courant de démarrage des moteurs triphasés. Il nécessite deux contacteurs et une temporisation.
Inversion de sens de rotation
Utilise deux contacteurs avec verrouillage électrique et mécanique pour éviter les courts-circuits.
| Séquence | Contacteur KM1 | Contacteur KM2 | Sens de rotation |
|---|---|---|---|
| Marche avant | Fermé | Ouvert | Horaire |
| Arrêt | Ouvert | Ouvert | Arrêté |
| Marche arrière | Ouvert | Fermé | Anti-horaire |
Sécurités et protections intégrées
Les schémas de commande modernes intègrent de nombreuses sécurités obligatoires selon la réglementation en vigueur.
Protections thermiques
Les relais thermiques protègent les moteurs contre les surcharges. Leur contact NF s’ouvre en cas de déclenchement.
Arrêts d’urgence
Obligatoires sur toutes les machines, ils coupent immédiatement l’alimentation des circuits de puissance.
Sécurités positives
Les contacts de sécurité (portes, capots) doivent être câblés en série dans le circuit de commande.
Évolution vers l’automatisation moderne
Intégration des automates programmables
Les API (Automates Programmables Industriels) remplacent progressivement les circuits câblés traditionnels, offrant plus de flexibilité et de fonctionnalités.
Communication industrielle
Les réseaux de terrain (Profibus, Ethernet industriel) permettent la supervision et le contrôle à distance des installations.
Interface homme-machine (IHM)
Les écrans tactiles remplacent les boutons poussoirs traditionnels, offrant une interface plus intuitive.
Conseils pour la conception et la maintenance
- Utilisez une numérotation logique et cohérente
- Documentez toutes les modifications
- Respectez les normes en vigueur (NF C 15-100, NF C 13-200)
- Prévoyez des points de test pour la maintenance
- Utilisez des couleurs normalisées pour les conducteurs
Conclusion
La maîtrise des schémas de commande industriels est fondamentale pour tout électricien intervenant dans le secteur industriel. Ces documents techniques, véritables « cartes routières » des installations automatisées, permettent de comprendre, installer, dépanner et modifier les systèmes électriques complexes.
L’évolution technologique vers l’Industrie 4.0 ne diminue pas l’importance de ces connaissances de base, mais les enrichit avec de nouveaux outils numériques. La transition vers les automates programmables et les systèmes communicants nécessite une solide compréhension des principes fondamentaux illustrés dans les schémas de commande traditionnels.
Pour approfondir vos connaissances, nous vous recommandons de pratiquer régulièrement la lecture de schémas réels et de vous tenir informé des évolutions normatives dans le domaine de l’électricité industrielle.
