L’installation électrique de votre domicile ou de votre entreprise nécessite une protection optimale contre les risques d’électrocution et d’incendie. Le disjoncteur différentiel représente l’un des dispositifs de sécurité les plus importants de votre tableau électrique. Mais pourquoi est-il si crucial d’en installer un ? Quels sont ses avantages réels pour votre sécurité quotidienne ?
Qu’est-ce qu’un disjoncteur différentiel ?
Le disjoncteur différentiel est un dispositif de protection électrique qui combine deux fonctions essentielles : la protection différentielle et la protection contre les surintensités. Il surveille en permanence l’équilibre entre le courant entrant et le courant sortant d’un circuit électrique.

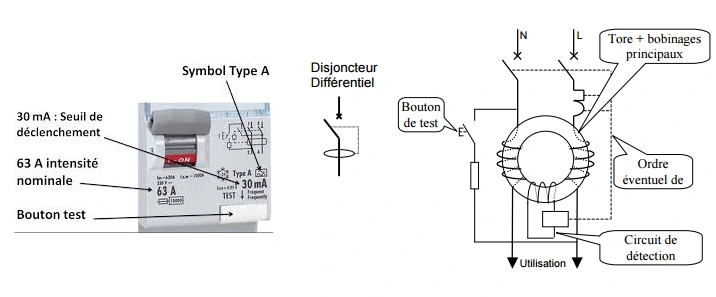

Principe de fonctionnement
Le fonctionnement repose sur la loi de Kirchhoff : la somme des courants entrants doit être égale à la somme des courants sortants. Lorsqu’une différence apparaît, cela signifie qu’une partie du courant s’échappe vers la terre, créant un défaut d’isolement potentiellement dangereux.
Formule de base :
I_entrant - I_sortant = I_défautSi I_défaut > seuil de sensibilité (généralement 30 mA), le disjoncteur se déclenche automatiquement.
Les 5 raisons essentielles d’installer un disjoncteur différentiel
1. Protection contre l’électrocution
La première raison d’installer un disjoncteur différentiel est la protection des personnes contre les chocs électriques. En cas de contact direct ou indirect avec un élément sous tension, le dispositif détecte immédiatement la fuite de courant vers la terre et coupe l’alimentation en moins de 40 millisecondes.
Cette rapidité de déclenchement est cruciale car :
- Un courant de 30 mA pendant plus de 500 ms peut être mortel
- Le disjoncteur différentiel 30 mA déclenche en 40 ms maximum
- Il protège même en cas de défaillance de la mise à la terre
2. Prévention des incendies d’origine électrique
Les défauts d’isolement peuvent provoquer des échauffements localisés et déclencher des incendies. Le disjoncteur différentiel détecte ces fuites de courant avant qu’elles n’atteignent un niveau dangereux, réduisant considérablement les risques d’incendie électrique.
<strong>Statistiques importantes :
- 25% des incendies domestiques sont d’origine électrique
- 80% pourraient être évités avec une protection différentielle adaptée
3. Conformité aux normes de sécurité
L’installation de disjoncteurs différentiels est obligatoire selon plusieurs réglementations :
| Norme | Application | Exigences |
|---|---|---|
| NF C 15-100 | Installations domestiques | DDR 30 mA pour tous les circuits |
| NF C 13-200 | Installations industrielles | Protection différentielle adaptée |
| RT 2012 | Bâtiments neufs | Dispositifs haute sensibilité |
4. Protection des équipements électriques
Le disjoncteur différentiel protège également vos appareils électriques contre :
- Les surtensions dues aux défauts d’isolement
- Les dégradations progressives des câblages
- Les dysfonctionnements des équipements sensibles
5. Économies sur l’assurance habitation
De nombreuses compagnies d’assurance proposent des réductions de primes pour les habitations équipées de protections différentielles conformes aux normes en vigueur.
Types de disjoncteurs différentiels et leurs applications
Classification par sensibilité
| Type | Sensibilité | Application |
|---|---|---|
| Haute sensibilité | 30 mA | Locaux d’habitation, salles de bains |
| Moyenne sensibilité | 300 mA | Installations industrielles |
| Faible sensibilité | 500 mA à 1 A | Gros équipements industriels |
Classification par courbe de déclenchement
Type AC : Détecte les courants de défaut alternatifs
- Usage : Éclairage, chauffage électrique classique
- Limitation : Ne détecte pas les courants continus
Type A : Détecte les courants alternatifs et continus pulsés
- Usage : Électroménager moderne, variateurs de vitesse
- Avantage : Protection élargie aux équipements électroniques
Type B : Détecte tous types de courants de défaut
- Usage : Installations industrielles complexes
- Spécificité : Protection maximale pour équipements sensibles
Comparatif des types de disjoncteurs différentiels
| Type | Détecte | Utilisation recommandée | Remarques |
|---|---|---|---|
| AC | Fuites courant alternatif sinusoïdal | Appareils simples : éclairage, prises, radiateurs | Le plus basique, à éviter pour appareils électroniques modernes |
| A | Courants AC + pulsés (DC) | Lave-linge, plaques à induction, micro-ondes | Recommandé pour circuits avec électronique de commande |
| B | Tous types de fuites : AC, DC pulsé et DC pur | IRVE (bornes de recharge), onduleurs, variateurs de vitesse | Le plus complet, obligatoire dans certaines installations industrielles |
Installation et dimensionnement
Calcul du calibre nécessaire
Le calibre du disjoncteur différentiel doit être choisi selon la formule :
I_n ≥ 1,3 × I_bOù :
- I_n = courant nominal du disjoncteur
- I_b = courant d’emploi du circuit
Règles d’installation essentielles
- Emplacement : Dans le tableau électrique principal, en tête de rangée
- Raccordement : Respecter le schéma de câblage fourni par le fabricant
- Test mensuel : Vérifier le bon fonctionnement avec le bouton test
- Marquage : Identifier clairement les circuits protégés
Maintenance et vérifications
Contrôles périodiques obligatoires
- Test mensuel : Actionner le bouton test pour vérifier le déclenchement
- Contrôle visuel : Vérifier l’absence de traces de surchauffe
- Mesure de résistance : Contrôle professionnel tous les 5 ans
Signes d’alarme nécessitant un remplacement
- Déclenchements intempestifs répétés
- Impossibilité de réarmement
- Traces de brûlure ou d’oxydation
- Bouton test non fonctionnel
Coûts et retour sur investissement
Prix indicatifs
| Type | Calibre | Prix moyen |
|---|---|---|
| DDR 30 mA Type AC | 40 A | 50-80 € |
| DDR 30 mA Type A | 40 A | 80-120 € |
| DDR 300 mA Type B | 63 A | 200-300 € |
Calcul du retour sur investissement
L’investissement dans un disjoncteur différentiel se rentabilise rapidement :
- Économies sur les primes d’assurance : 5-10% annuellement
- Prévention des dégâts matériels : Économies potentielles de milliers d’euros
- Protection de la vie humaine : Valeur inestimable
Conclusion : Un investissement indispensable
L’installation d’un disjoncteur différentiel n’est pas seulement une obligation réglementaire, c’est avant tout un investissement dans votre sécurité et celle de vos proches. Les risques d’électrocution et d’incendie électrique sont réels et peuvent avoir des conséquences dramatiques.
En choisissant un disjoncteur différentiel adapté à vos besoins et en respectant les normes d’installation, vous garantissez une protection optimale de votre installation électrique. N’hésitez pas à faire appel à un électricien qualifié pour l’installation et la maintenance de ces dispositifs cruciaux.
Points clés à retenir :
- Protection obligatoire selon la norme NF C 15-100
- Déclenchement en moins de 40 ms pour une sécurité maximale
- Prévention efficace des incendies d’origine électrique
- Investissement rentable à long terme
- Maintenance simple mais indispensable
Votre sécurité électrique ne doit jamais être compromise. Un disjoncteur différentiel correctement installé et entretenu est votre meilleur allié pour une installation électrique sûre et fiable.
