La protection contre la foudre et les surtensions : Pourquoi est-ce essentiel pour vos équipements électroniques ?
La protection contre la foudre et les surtensions : Pourquoi est-ce essentiel pour vos équipements électroniques ?
Votre ordinateur s’est-il déjà éteint brutalement lors d’un orage ? Vos appareils électroniques tombent-ils en panne après des coupures de courant ? La protection contre la foudre et les surtensions n’est pas un luxe, c’est une nécessité absolue pour préserver vos équipements coûteux. En tant qu’électricien, j’ai vu trop de dégâts évitables : téléviseurs grillés, box internet détruites, électroménager endommagé. Dans cet article, je vous explique pourquoi cette protection est cruciale et comment la mettre en place efficacement.
📋 Sommaire de l’article
Diagnostic des risques : foudre et surtensions
Les différents types de surtensions
Les surtensions ne viennent pas uniquement de la foudre. En réalité, 95% des surtensions sont d’origine interne à votre installation. Elles proviennent de :
- Commutations d’appareils puissants : démarrage de moteurs, compresseurs de climatisation
- Défauts du réseau électrique : variations de tension du distributeur
- Coups de foudre indirects : impacts à plusieurs kilomètres qui génèrent des surtensions par induction
La foudre directe, bien que spectaculaire, représente moins de 5% des cas mais cause les dégâts les plus importants.
Impact sur vos équipements électroniques
Vos appareils modernes sont équipés de composants électroniques sensibles qui supportent mal les variations de tension. Une surtension de quelques millisecondes peut :
- Détruire immédiatement les circuits intégrés
- Réduire la durée de vie de vos appareils par vieillissement prématuré
- Corrompre les données stockées sur vos disques durs
Types de protection disponibles
Parafoudres de type 1 : Protection générale
Les parafoudres de type 1 se placent au niveau du tableau électrique principal. Ils protègent l’ensemble de votre installation contre les coups de foudre directs et les surtensions importantes.
• Courant de foudre : 12,5 kA à 25 kA
• Niveau de protection : Up ≤ 4 kV
• Installation : sur les conducteurs actifs et de terre
Parafoudres de type 2 : Protection fine
Les parafoudres de type 2 complètent la protection au niveau de chaque départ important. Ils filtrent les surtensions résiduelles et protègent vos équipements sensibles.
Applications typiques :
- Circuits d’éclairage et prises de courant
- Lignes dédiées aux gros électroménager
- Circuits de chauffage électrique
Parafoudres de type 3 : Protection terminale
Ces dispositifs se placent directement sur les prises ou intégrés aux multiprises. Ils offrent la protection la plus fine avec un niveau Up ≤ 1,5 kV.
Avantages :
- Installation sans travaux électriques
- Protection optimale pour l’informatique
- Mobilité (prises nomades)
Installation étape par étape
Préparation et sécurité

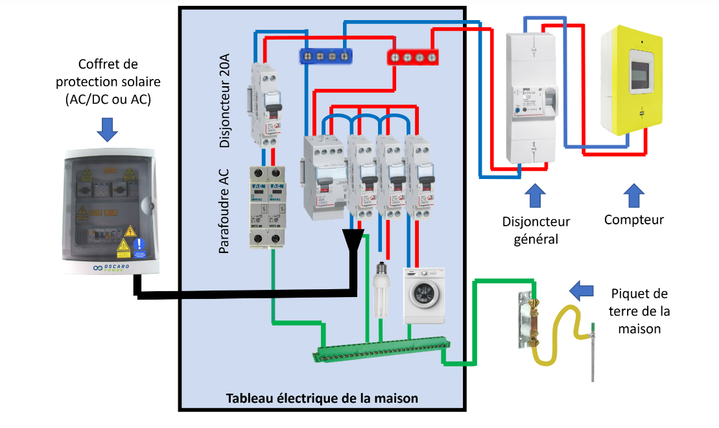

Étape 1 : Installation du parafoudre principal
Emplacement dans le tableau électrique :
- Choisissez l’emplacement : juste après le disjoncteur général
- Vérifiez l’espace disponible : comptez 2 à 4 modules selon le modèle
- Respectez les distances : minimum 30 cm des autres dispositifs
Raccordement électrique :
- Raccordez les conducteurs actifs sur les bornes appropriées
- Connectez le conducteur de terre sur la borne PE
- Installez les fusibles de protection : 20A gG pour chaque pôle
Étape 2 : Protection des circuits sensibles
Circuits prioritaires à protéger :
- Prises de courant des bureaux et salons
- Lignes dédiées aux équipements coûteux
- Éclairage LED (sensible aux surtensions)
Étape 3 : Protection terminale
Équipements à protéger individuellement :
- Ordinateurs et serveurs
- Équipements audiovisuels haut de gamme
- Matériel médical ou de mesure
Dimensionnement et choix des équipements
Calcul des besoins de protection
Le choix d’un parafoudre dépend de plusieurs paramètres techniques :
Tension nominale (Un) :
- 230V pour du monophasé
- 400V pour du triphasé
Courant de décharge (Imax) :
- Type 1 : 25 kA minimum
- Type 2 : 20 kA suffisant
- Type 3 : 5 kA adapté
Tableau de sélection par application
| Équipement | Type recommandé | Niveau Up max | Installation |
|---|---|---|---|
| Ordinateur PC | Type 3 | 1,5 kV | Prise dédiée |
| Téléviseur LED | Type 2 + Type 3 | 2,0 kV | Tableau + prise |
| Réfrigérateur | Type 2 | 2,5 kV | Tableau général |
| Box internet | Type 3 + RJ45 | 1,5 kV | Prise spécialisée |
Marques et références conseillées
Pour les parafoudres de tableau :
- Schneider Electric : série Acti9 iSPD
- Legrand : série Lexic DX³
- Hager : série SPN ou SPD
Maintenance et vérifications
Contrôles périodiques obligatoires
Vérifications visuelles mensuelles :
- État des voyants de fonctionnement
- Absence de traces d’arc ou de surchauffe
- Serrage des connexions électriques
Contrôles électriques annuels :
- Mesure d’isolement : > 1 MΩ
- Continuité des mises à la terre
- Vérification des protections amont
Signes d’usure à surveiller
- Voyant rouge ou éteint : Le parafoudre est hors service et doit être remplacé immédiatement
- Échauffement anormal : Vérifiez le serrage des connexions
- Déclenchements fréquents : Peut indiquer un défaut d’isolement
• Parafoudre Type 1 : 10 à 15 ans
• Parafoudre Type 2 : 8 à 12 ans
• Parafoudre Type 3 : 5 à 8 ans
Coûts et retour sur investissement
Budget pour une protection complète
Maison individuelle 100m² :
- Parafoudre principal Type 1 : 150€
- 3 parafoudres Type 2 : 240€
- 5 protections terminales : 200€
- Total matériel : 590€
Installation par un professionnel :
- Pose parafoudres tableau : 200€
- Remplacement prises : 150€
- Total main d’œuvre : 350€
Économies réalisées
Coût des équipements protégés (exemple) :
- Téléviseur 55″ : 800€
- Ordinateur portable : 1 200€
- Box internet : 150€
- Électroménager connecté : 2 000€
- Total à protéger : 4 150€
Probabilité de dégâts sans protection : 15% sur 10 ans selon les statistiques d’assurance.
Économie potentielle : 622€
Erreurs à éviter absolument
Erreur 1 : Protection incomplète
Le problème : Installer uniquement un parafoudre principal sans protection terminale
La solution : Adopter une approche en cascade avec protection à tous les niveaux
Erreur 2 : Mauvaise mise à la terre
Le problème : Négliger le raccordement de terre
La solution : Vérifier la résistance de terre (< 30 Ω) et la continuité des liaisons
Erreur 3 : Oublier les lignes de communication
Le problème : Protéger uniquement l’alimentation électrique
La solution : Installer des parafoudres spécialisés sur toutes les lignes entrantes
FAQ
Mes prises sont-elles toutes à protéger individuellement ?
Non, une protection étagée est plus efficace et économique. Installez des parafoudres au tableau électrique pour une protection générale, puis des dispositifs terminaux uniquement sur les équipements les plus sensibles.
Un onduleur suffit-il comme protection contre les surtensions ?
Un onduleur protège contre les coupures mais pas forcément contre toutes les surtensions. Seuls les modèles haut de gamme intègrent une protection parafoudre efficace.
Comment savoir si mon parafoudre fonctionne encore ?
La plupart des parafoudres modernes sont équipés d’un voyant lumineux : vert = fonctionnel, rouge ou éteint = défaillant. Contrôlez visuellement ce voyant mensuellement.
Conclusion
La protection contre la foudre et les surtensions n’est plus optionnelle dans nos habitations modernes. Un système de protection étagé combinant parafoudres de tableau et protections terminales offre la meilleure sécurité pour un investissement raisonnable de moins de 1 000€.
L’approche en trois niveaux vous garantit une sécurité optimale tout en respectant les normes électriques françaises. N’oubliez pas que la maintenance régulière est essentielle pour maintenir l’efficacité de votre installation.
