Remplacer un Interrupteur Simple ou Double Allumage : Guide Complet et Sécurisé
Remplacer un Interrupteur Simple ou Double Allumage : Guide Complet et Sécurisé
Sommaire
1. Diagnostic et évaluation du défaut
Symptômes de défaillance
Plusieurs indicateurs révèlent la nécessité de remplacer un interrupteur :
| Symptôme | Cause probable | Criticité | Action |
|---|---|---|---|
| Contact intermittent | Usure des lames de contact | Moyenne | Remplacement préventif |
| Échauffement anormal | Résistance de contact élevée | Élevée | Remplacement immédiat |
| Claquement ou grésillements | Formation d’arc électrique | Critique | Arrêt et remplacement |
| Mécanisme bloqué | Usure mécanique | Faible | Remplacement curatif |
SÉCURITÉ ÉLECTRIQUE
Toute intervention sur une installation électrique domestique nécessite le respect de la norme NF C 15-100. Les travaux doivent être effectués hors tension, avec les équipements de protection individuelle appropriés.
2. Types d’interrupteurs et caractéristiques techniques
2.1. Interrupteur Simple Allumage
L’interrupteur simple allumage commande un seul circuit d’éclairage depuis un point unique. Son fonctionnement repose sur l’ouverture et la fermeture d’un contact unipolaire.
Caractéristiques techniques :
- Tension nominale : 250V AC
- Courant nominal : 10A ou 16A
- Nombre de contacts : 1 contact NO (Normalement Ouvert)
- Raccordement : 2 bornes (Phase et retour lampe)

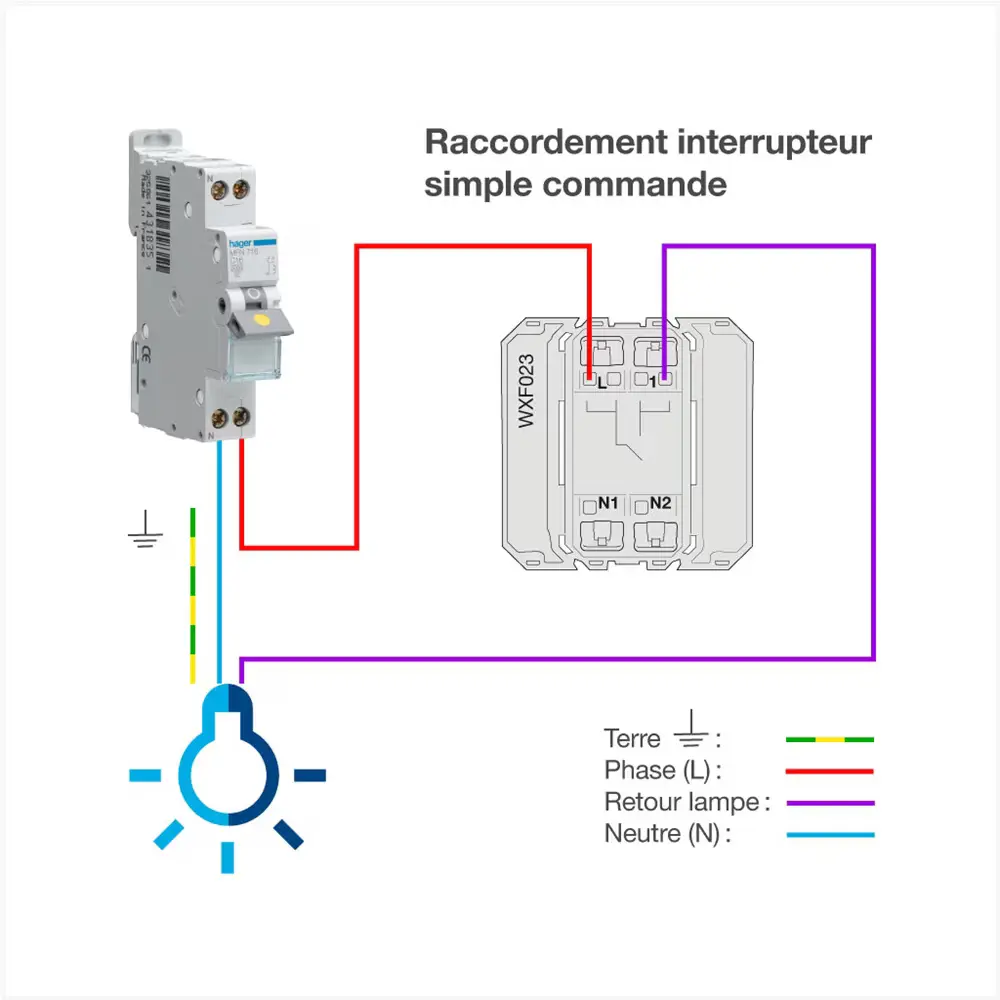

Schéma de câblage simple allumage :
| Conducteur | Couleur réglementaire | Borne interrupteur | Fonction |
|---|---|---|---|
| Phase | Rouge, marron, noir | L ou P | Alimentation 230V |
| Retour lampe | Violet, orange | 1 ou 2 | Commande éclairage |
| Neutre | Bleu | Direct luminaire | Retour courant |
| Terre | Vert/Jaune | Direct luminaire | Protection |
2.2. Interrupteur Double Allumage
L’interrupteur double allumage intègre deux mécanismes de commutation indépendants dans un même boîtier, permettant de commander deux circuits distincts.

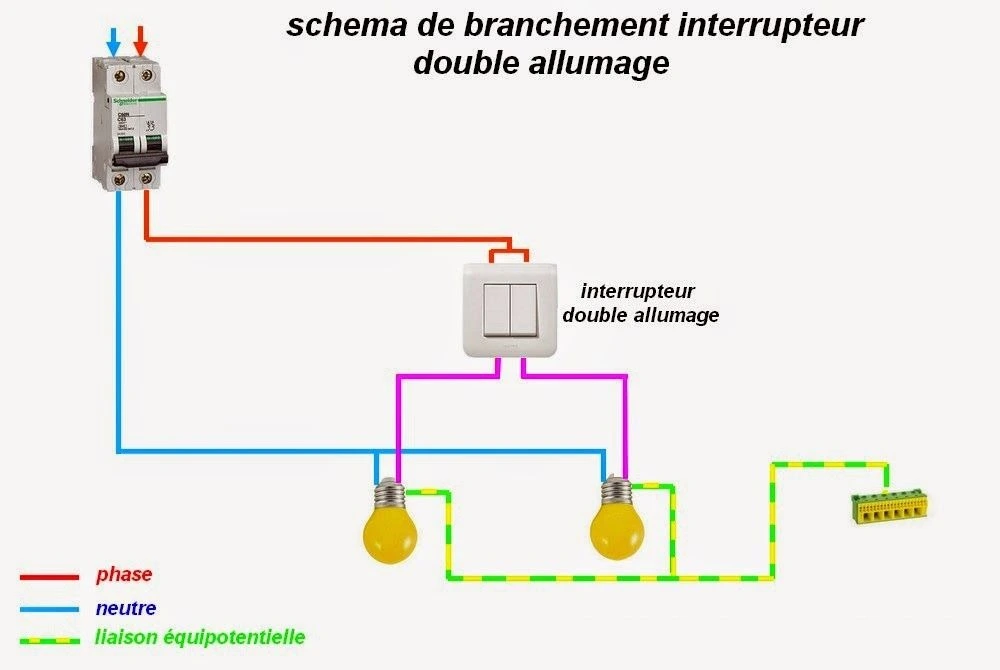

IDENTIFICATION DU CÂBLAGE DOUBLE ALLUMAGE
Configuration standard :
- Une phase commune alimentant les deux interrupteurs
- Deux retours lampes indépendants (circuits 1 et 2)
- Cavalier de liaison entre les bornes L des deux interrupteurs
Puissance maximale : 2 × 2300W (2 × 10A sous 230V)
3. Outillage et équipements de sécurité
Équipements obligatoires
| Équipement | Spécification technique | Norme | Utilisation |
|---|---|---|---|
| VAT (Vérificateur d’Absence de Tension) | Cat III 600V, bipolaire | NF EN 61243-3 | Contrôle hors tension |
| Tournevis isolés | 1000V, pointe plate et cruciforme | NF EN 60900 | Démontage/montage |
| Pince à dénuder | Conducteurs 0,5 à 6mm² | – | Préparation conducteurs |
| Multimètre | Cat III, True RMS | NF EN 61010 | Mesures électriques |
| Gants isolants | Classe 0 (1000V) | NF EN 60903 | Protection mains |
4. Procédure de remplacement
4.1. Consignation et sécurité électrique
Procédure de consignation obligatoire :
4.2. Dépose de l’ancien interrupteur
4.3. Identification du câblage
Points de contrôle essentiels :
- Nature des conducteurs : Vérifier la section (minimum 1,5mm² pour l’éclairage)
- État de l’isolation : Contrôler l’absence de dégradation ou de vieillissement
- Longueur disponible : S’assurer d’une longueur suffisante pour le raccordement (minimum 10cm)
- Identification des circuits : Tracer chaque conducteur vers son point d’utilisation
4.4. Installation du nouveau mécanisme
Le raccordement doit respecter scrupuleusement le schéma de câblage identifié :
4.5. Tests de fonctionnement
PROTOCOLE DE TESTS
5. Conformité réglementaire et normalisation
Respect de la norme NF C 15-100
Toute intervention sur une installation électrique domestique doit respecter les exigences de la norme NF C 15-100, notamment :
- Section des conducteurs : Minimum 1,5mm² pour circuits d’éclairage
- Protection : Disjoncteur 16A maximum pour circuit éclairage
- Type de câble : Utilisation de conducteurs isolés U1000 R2V ou équivalent
Le non-respect de ces règles peut entraîner des risques d’incendie, d’électrocution et invalider les assurances en cas de sinistre.
6. Maintenance et dépannage
Une fois l’interrupteur remplacé, une maintenance préventive peut être envisagée. En cas de nouveau dysfonctionnement, le diagnostic doit être mené en plusieurs étapes.
Dépannage d’un interrupteur
- Absence de lumière : Vérifier l’ampoule, le disjoncteur, puis la tension aux bornes de l’interrupteur.
- Interrupteur chaud : Mettre hors tension immédiatement, le raccordement est probablement défectueux ou un court-circuit se produit.
- Fonctionnement aléatoire : Le contact est usé. Un remplacement est nécessaire.
Conclusion
Le remplacement d’un interrupteur est une opération de maintenance courante qui, si elle est effectuée avec méthode et rigueur, ne présente aucun risque. L’élément le plus critique est le respect de la procédure de consignation électrique. En suivant ce guide, vous vous assurez d’une intervention sécurisée et conforme aux standards professionnels, garantissant la pérennité et la fiabilité de votre installation électrique.
