Tutoriel : Comment utiliser un multimètre comme un pro – Guide complet pour débutants et techniciens
Tutoriel : Comment utiliser un multimètre comme un pro – Guide complet pour débutants et techniciens
Le multimètre est l’instrument de mesure le plus polyvalent dans le domaine de l’électricité. Que vous soyez débutant ou technicien expérimenté, maîtriser cet outil est essentiel pour diagnostiquer, réparer et maintenir vos installations électriques en toute sécurité.
Qu’est-ce qu’un multimètre ?
Un multimètre, également appelé contrôleur universel, est un appareil de mesure électronique qui combine plusieurs fonctions de mesure en un seul instrument. Il permet de mesurer la tension (voltmètre), l’intensité (ampèremètre), la résistance (ohmmètre) et bien d’autres paramètres électriques.
Types de multimètres
| Type | Avantages | Inconvénients | Usage recommandé |
|---|---|---|---|
| Multimètre analogique | Lecture rapide des variations Résistant aux chocs |
Précision limitée Lecture parfois difficile |
Dépannage général Formations |
| Multimètre numérique | Haute précision Affichage clair Fonctions avancées |
Plus fragile Consommation de batterie |
Mesures précises Usage professionnel |
| Multimètre auto-range | Sélection automatique Simplicité d’usage |
Temps de réponse plus lent Prix plus élevé |
Débutants Mesures fréquentes |
Comprendre les principales mesures
1. Mesure de tension (Voltage)
La tension électrique, exprimée en volts (V), représente la différence de potentiel entre deux points d’un circuit.
où U = Tension (V), R = Résistance (Ω), I = Intensité (A)
2. Mesure d’intensité (Ampérage)
L’intensité électrique, mesurée en ampères (A), indique la quantité de courant qui traverse un conducteur.
où I = Intensité (A), U = Tension (V), R = Résistance (Ω)
3. Mesure de résistance
La résistance électrique, exprimée en ohms (Ω), caractérise l’opposition au passage du courant électrique.
où R = Résistance (Ω), U = Tension (V), I = Intensité (A)

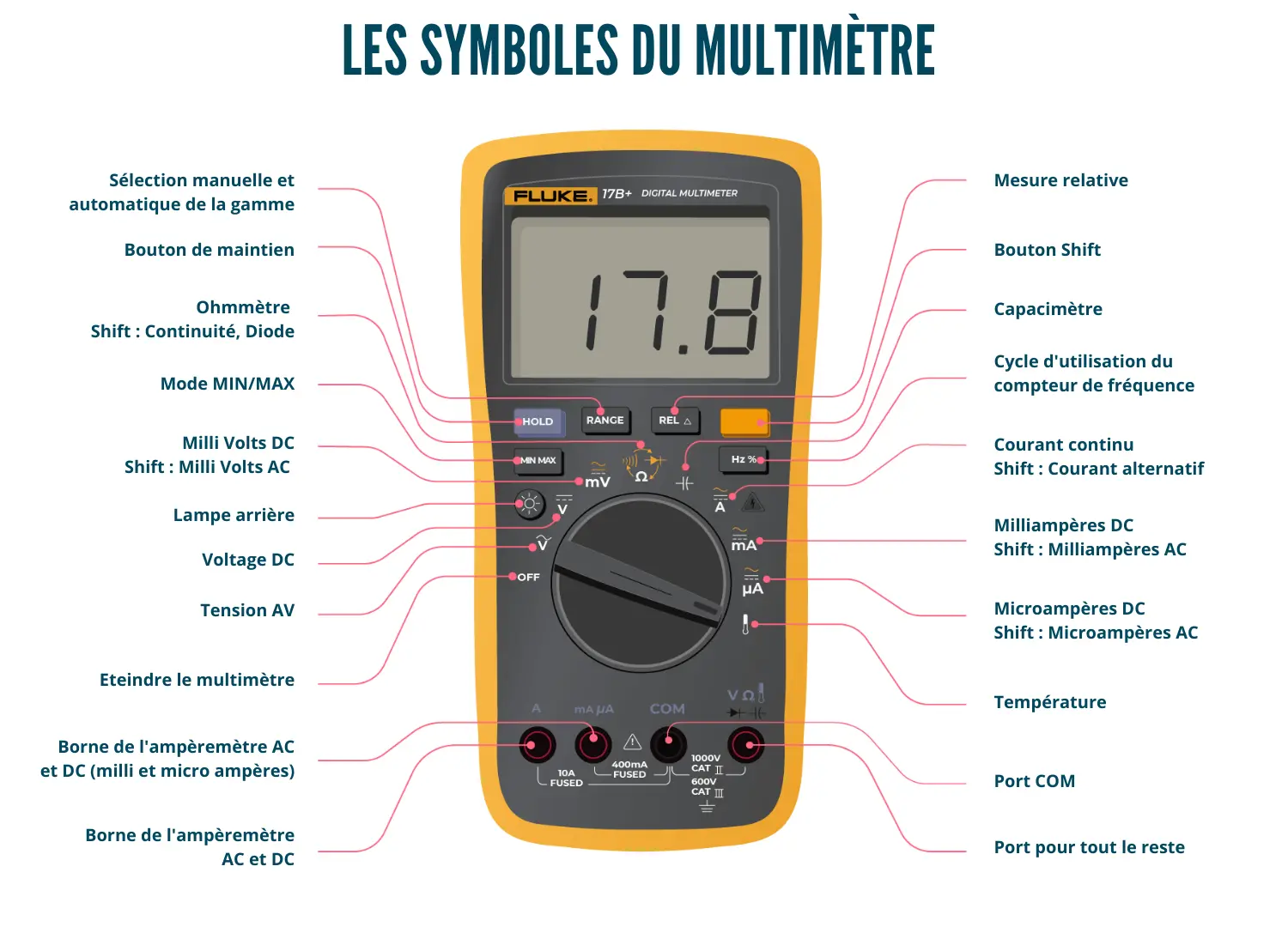

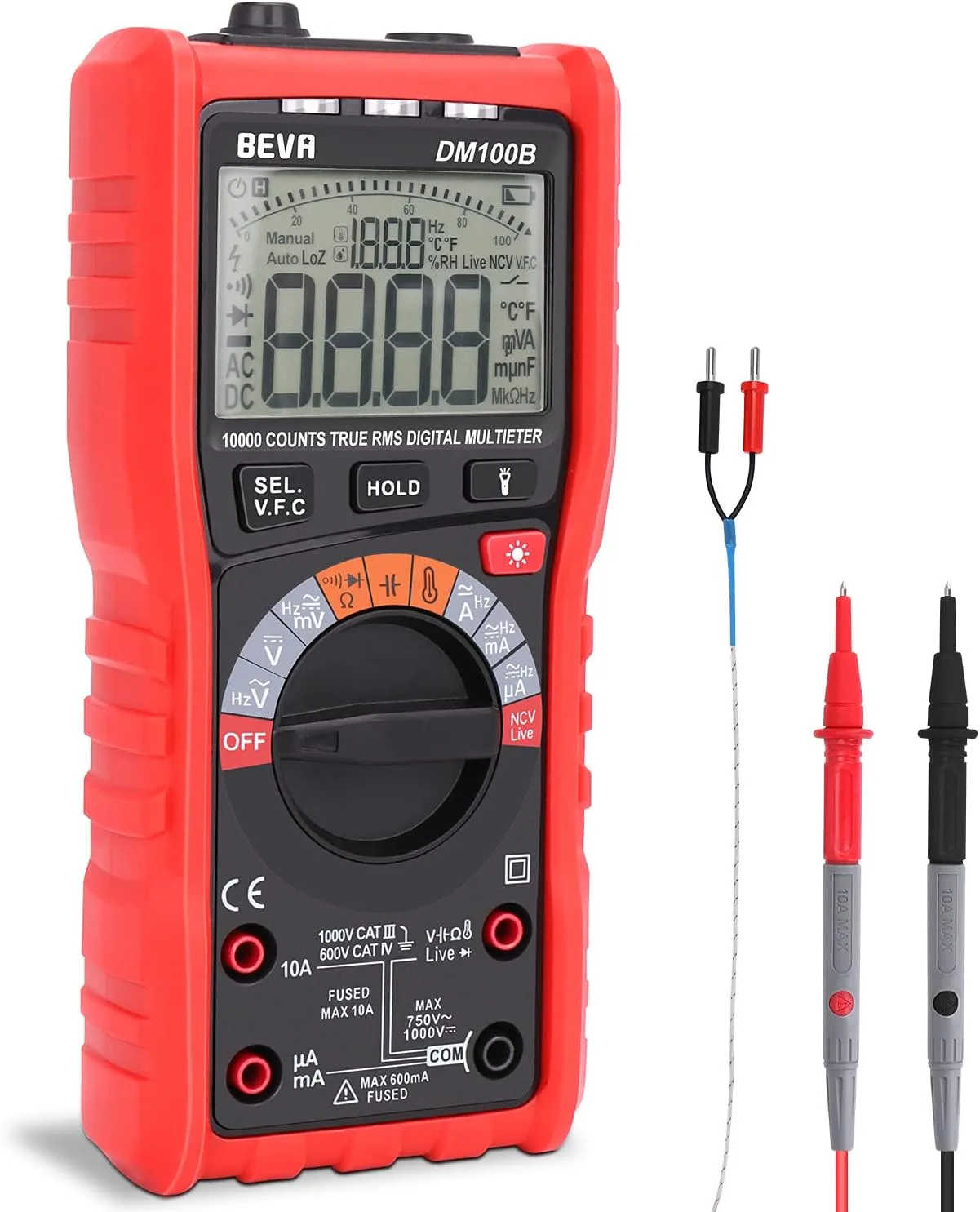

Guide pratique d’utilisation
Préparation avant utilisation
- Étape 1 : Vérifiez l’état de votre multimètre : Contrôlez l’écran, les cordons et les fusibles. Un multimètre défaillant peut être dangereux.
- Étape 2 : Insérez les cordons correctement : Cordon noir dans COM (commun), cordon rouge dans V/Ω/mA pour les mesures de tension et résistance.
- Étape 3 : Sélectionnez la fonction appropriée : Tournez le sélecteur sur la fonction désirée (V~, V=, A, Ω).
Mesure de tension en pratique
- Étape 1 : Sélectionnez le mode tension : V~ pour l’alternatif, V= pour le continu.
- Étape 2 : Choisissez le bon calibre : Commencez toujours par le calibre supérieur à la tension attendue.
- Étape 3 : Connectez en parallèle : Placez les pointes de touche de chaque côté du composant à mesurer.
- Étape 4 : Lisez la valeur : La tension s’affiche directement sur l’écran.
Mesure d’intensité étape par étape
- Étape 1 : Coupez l’alimentation : La mesure d’intensité nécessite d’ouvrir le circuit.
- Étape 2 : Insérez le multimètre en série : Le courant doit traverser l’appareil de mesure.
- Étape 3 : Sélectionnez le calibre approprié : Commencez par le calibre le plus élevé.
- Étape 4 : Remettez sous tension : Le courant traverse maintenant votre multimètre.
Fonctions avancées du multimètre
Test de continuité
Cette fonction vérifie si un circuit est fermé. Un bip sonore indique une continuité.
| Situation | Résultat attendu | Interprétation |
|---|---|---|
| Fil intact | Bip + affichage proche de 0Ω | Continuité parfaite |
| Fil coupé | Pas de bip + « OL » ou « ∞ » | Circuit ouvert |
| Connexion défaillante | Bip intermittent | Mauvais contact |

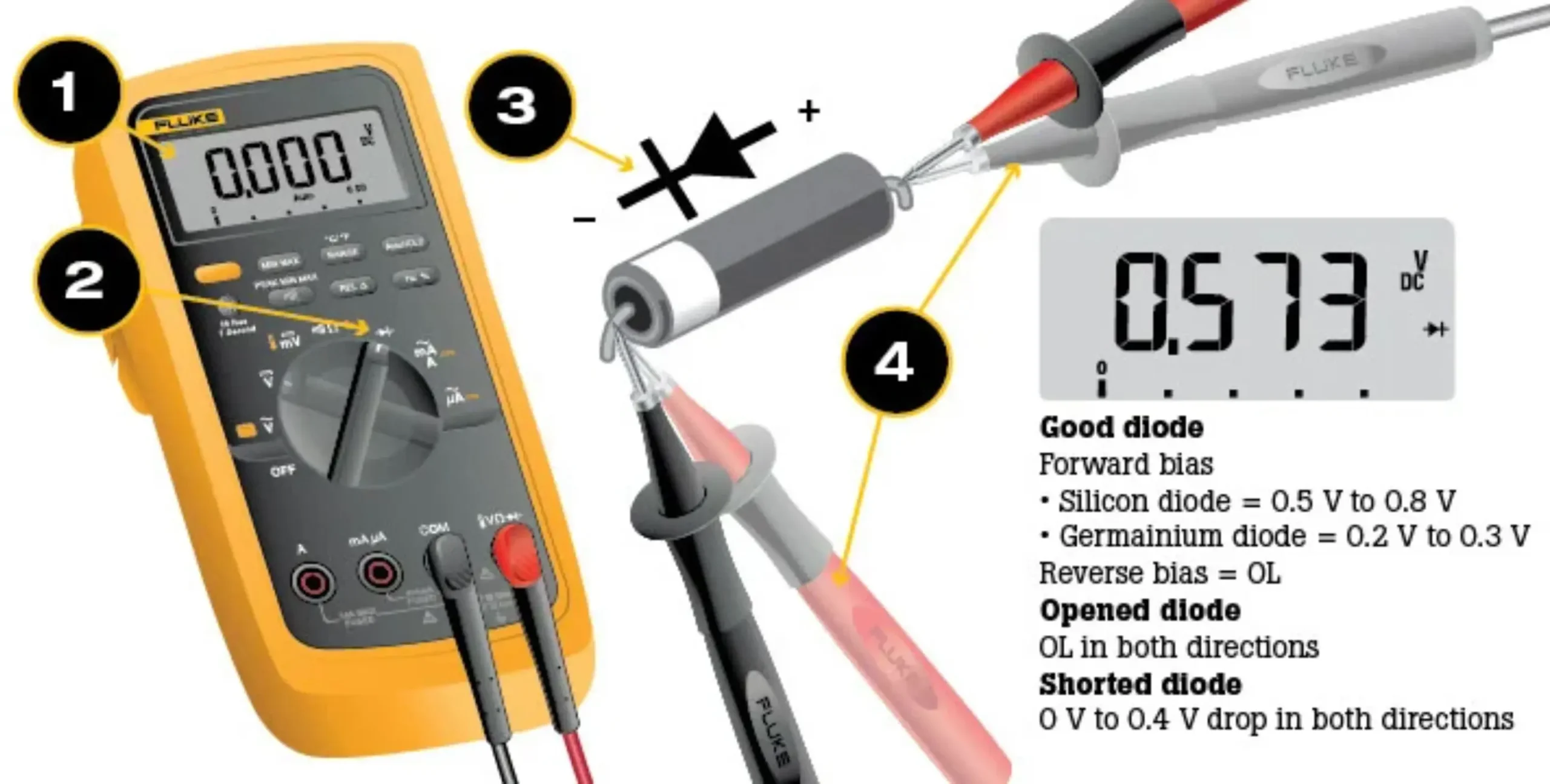

Test de diodes
Permet de vérifier le bon fonctionnement d’une diode en mesurant sa chute de tension directe.
🔗 Pour un guide plus détaillé, consultez cet article de Fluke :
Comment tester les diodes avec un multimètre numérique.
Mesure de capacité
Certains multimètres permettent de mesurer la capacité des condensateurs, exprimée en farads (F).
Consignes de sécurité essentielles
- Vérifiez toujours la catégorie de sécurité de votre multimètre (CAT I, II, III, IV)
- Ne dépassez jamais les valeurs maximales indiquées
- Utilisez des équipements de protection individuelle (EPI)
- Coupez l’alimentation avant toute intervention quand c’est possible
Catégories de sécurité
| Catégorie | Application | Tension max | Exemples d’usage |
|---|---|---|---|
| CAT I | Circuits électroniques | Faible énergie | Appareils électroniques, télécoms |
| CAT II | Prises domestiques | 300V | Électroménager, éclairage |
| CAT III | Distribution électrique | 600V | Tableaux électriques, moteurs |
| CAT IV | Origine de l’installation | 1000V | Compteurs, transformateurs |
Maintenance et entretien
Vérifications régulières
- Étalonnage annuel : Vérifiez la précision avec des références connues
- Contrôle des cordons : Inspectez l’isolation et les connexions
- Test des fusibles : Vérifiez leur intégrité régulièrement
- Nettoyage : Maintenez l’appareil propre et sec
Résolution des problèmes courants
| Problème | Cause probable | Solution |
|---|---|---|
| Affichage « OL » ou « ∞ » | Dépassement de gamme | Changer de calibre |
| Lecture instable | Mauvais contact | Nettoyer les pointes |
| Pas d’affichage | Batterie faible | Remplacer la batterie |
| Mesure incorrecte | Fusible grillé | Contrôler/remplacer le fusible |
Conclusion
Maîtriser l’utilisation d’un multimètre demande de la pratique et de la rigueur. Cet outil indispensable vous accompagnera dans tous vos projets électriques, du simple dépannage domestique aux installations industrielles complexes. N’oubliez jamais que la sécurité prime sur tout : respectez les procédures, utilisez les bons équipements et n’hésitez pas à faire appel à un professionnel en cas de doute.
Cet article fait partie de notre série « Tutoriels & Guides » sur ElectriciteInfo.com. Retrouvez tous nos conseils d’experts pour maîtriser l’électricité en toute sécurité.
