Sécurités électriques : 5 règles indispensables pour protéger votre logement et votre famille

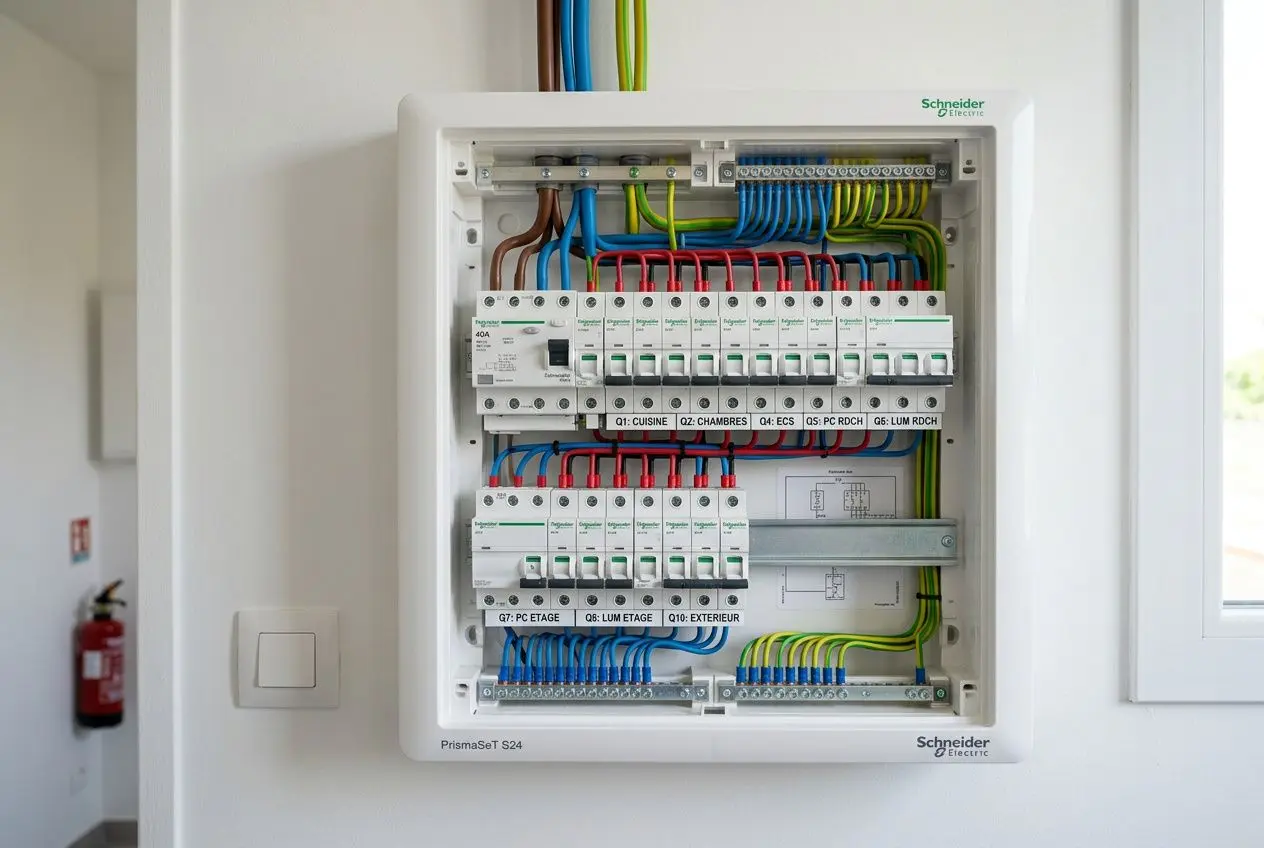

Avez-vous déjà ouvert la porte de votre tableau électrique en vous demandant ce que cachaient vraiment ces dizaines de rangées d’interrupteurs, de peignes de raccordement et de manettes alignées ? Face à la complexité apparente d’une installation domestique moderne, il est extrêmement facile de se sentir désorienté, hésitant entre la crainte d’un incident domestique et l’incompréhension totale des symboles et normes techniques. Pourtant, comprendre ce cœur névralgique de votre habitation est à la portée de tous. C’est la toute première étape indispensable pour garantir un habitat serein, performant et parfaitement protégé contre les aléas électriques.

En France, la norme NF C 15-100 orchestre minutieusement la conception, la réalisation et la distribution de l’énergie dans nos foyers. Loin de n’être qu’un empilement de contraintes administratives ou de normes tatillonnes pour les professionnels, elle s’appuie sur des décennies de retours d’expérience, de physique fondamentale et de impératifs sanitaires très précis. Démystifions ensemble le fonctionnement intime de votre tableau électrique à travers 5 règles, principes et fonctionnalités clés, essentiels pour préserver vos équipements de valeur, votre bâti et, par-dessus tout, la vie de vos proches.

1. Protéger la vie vs protéger l’appareil : le rôle méconnu de l’interrupteur différentiel

Dans un tableau électrique moderne, l’une des confusions les plus fréquentes chez les particuliers consiste à confondre le disjoncteur divisionnaire et l’interrupteur différentiel. Bien qu’ils partagent un air de famille visuel sur le rail DIN de votre coffret modulaire, leurs missions respectives sont radicalement différentes et complémentaires.

Le disjoncteur divisionnaire a pour unique mission de protéger le matériel, les câbles et les appareils connectés contre les surcharges thermiques (trop d’appareils branchés en même temps) et les courts-circuits (le contact direct et brutal entre le fil de Phase et le fil de Neutre, provoquant une étincelle et un appel massif de courant). En clair, il protège le cuivre et vos machines.

À l’inverse, l’interrupteur différentiel est le gardien absolu de votre santé physique. Son rôle exclusif est de protéger la vie humaine contre les fuites de courant vers la terre. Pour remplir cette mission vitale, il s’installe toujours en tête de rangée, intercalé entre l’alimentation générale et les disjoncteurs divisionnaires. Au quotidien, si un appareil présente un défaut d’isolement — par exemple, un fil conducteur dénudé qui touche la carcasse métallique d’un four ou d’un lave-linge — l’interrupteur différentiel décèle instantanément la fuite de courant et coupe l’alimentation en quelques millisecondes, bien avant qu’un humain ne subisse une électrisation dramatique.

« L’interrupteur différentiel protège les personnes contre les contacts indirects ; il ne détecte ni les surtensions sur le réseau ni les courts-circuits entre phase et neutre. »

Cette distinction est fondamentale : un disjoncteur peut très bien sauter parce que vous avez branché trop de radiateurs, tandis qu’un différentiel ne s’activera que si l’électricité s’échappe là où elle ne devrait pas aller (notamment vers le corps d’une personne ou vers la terre).

2. La magie du chiffre 30 mA : pourquoi cette sensibilité sauve des vies

Au cœur du mécanisme interne de l’interrupteur différentiel réside une valeur numérique cruciale : la sensibilité, fixée à 30 mA (milliampères) dans les habitations résidentielles. Comment ce système fonctionne-t-il ? Le tore magnétique interne mesure en permanence l’équilibre parfait entre le courant qui entre par le fil de Phase et celui qui revient par le fil de Neutre. En théorie, tout ce qui entre doit ressortir.

Si une différence d’intensité apparaît — même infime —, c’est la preuve irréfutable qu’une partie du courant s’échappe quelque part dans l’installation (fuite vers la terre). Dès que cette différence atteint ou dépasse le seuil de 30 mA, le dispositif bascule instantanément et coupe le circuit.

Pourquoi la norme a-t-elle ciblé précisément ce chiffre de 30 mA ? La réponse relève de la physiologie humaine :

• Entre 1 mA et 10 mA : Simple sensation de picotement ou légère secousse désagréable.
• À partir de 25-30 mA : Début de tétanisation musculaire (les muscles se contractent, l’individu ne peut plus lâcher l’objet sous tension).
• Au-delà de 50 mA : Risque critique de fibrillation ventriculaire cardiaque, menant rapidement à l’arrêt cardiaque irréversible.

En fixant le seuil de déclenchement à 30 mA, la norme NF C 15-100 garantit une coupure ultra-rapide et sécurisante bien avant que le corps humain n’atteigne la zone de danger mortel. Une condition technique demeure toutefois impérative : pour que cette détection fonctionne, l’ensemble du logement doit impérativement posséder une liaison à la terre irréprochable et raccordée à tous les socles de prises et masses métalliques.

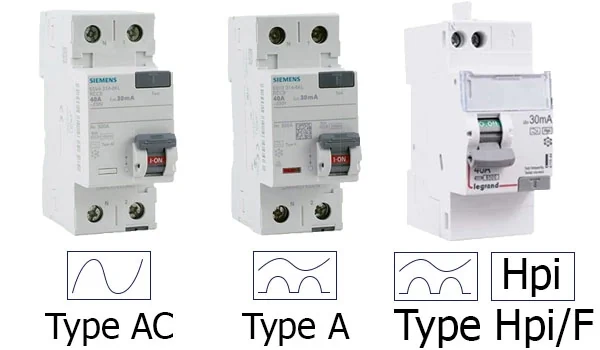

3. Type AC, Type A, Type F : tous les circuits ne se valent pas !

Avec l’évolution technologique de nos foyers et la multiplication des équipements dotés de cartes électroniques, les formes de courants de fuite ont considérablement changé. Un défaut sur un radiateur simple ne produit pas le même signal qu’un défaut sur un variateur de vitesse ou un onduleur. C’est pourquoi la norme impose de choisir rigoureusement le type d’interrupteur différentiel :

• Type AC : Le modèle classique et historique. Il détecte les courants de défaut alternatifs sinusoïdaux purs. Il est réservé aux circuits d’usage général (éclairage, prises de courant standard pour lampes ou petits appareils non électroniques).
• Type A : Incontournable et obligatoire pour les équipements modernes intégrant de l’électronique de puissance ou générant des composantes continues (redresseurs). Il protège obligatoirement les circuits du lave-linge, des plaques de cuisson et des bornes de recharge pour véhicules électriques (IRVE).
• Type F (ou HPI / HI) : Conçu pour offrir une haute immunité aux déclenchements intempestifs provoqués par des perturbations sur le réseau (foudre lointaine, micro-coupures, parasites de commutation). Il est fortement recommandé pour les appareils fonctionnant en continu et sensibles (congélateurs, serveurs informatiques, alarmes, pompes à chaleur).

⚠️ Piège à éviter : L’aveuglement du différentiel
Raccorder un lave-linge moderne ou une plaque à induction sur un interrupteur différentiel de Type AC expose à un risque pernicieux : les courants de fuite continus générés par l’électronique peuvent « saturer » ou « aveugler » le noyau magnétique du Type AC. Le dispositif devient alors incapable de détecter une fuite de courant et ne se déclenchera pas en cas de choc électrique, supprimant toute protection pour l’utilisateur.

4. Les règles strictes de dimensionnement : la règle des 8 et le calcul P = V × I

Pour éliminer tout risque d’échauffement excessif des conducteurs en cuivre et prévenir les incendies domestiques d’origine électrique, la norme NF C 15-100 encadre de manière chirurgicale le dimensionnement des circuits. Deux grands principes régissent cette architecture :

A. La règle des 8 et la répartition des différentiels

Un seul interrupteur différentiel ne peut pas surveiller l’intégralité d’une maison. La réglementation impose de répartir les risques :

• Un maximum de 8 disjoncteurs divisionnaires peut être raccordé en aval d’un même interrupteur différentiel.
• Tout logement doit comporter au moins deux interrupteurs différentiels 30 mA de types adaptés, afin d’éviter une coupure totale de l’habitation en cas de défaut sur un seul appareil (ce qui garantit un minimum de continuité de service).

B. Sections de câbles, calibres de disjoncteurs et circuits spécialisés

La capacité de transport d’un fil dépend directement de sa section. Le disjoncteur associé sert de verrou de sécurité thermique :

• Section 1,5 mm² (Protégé par un disjoncteur de 16A max) : Dédié à l’éclairage (maximum 8 points lumineux par circuit, avec au moins 2 circuits d’éclairage par logement) et aux volets roulants (circuit spécialisé).
• Section 2,5 mm² (Protégé par un disjoncteur de 20A max) : Utilisé pour les prises de courant standard (maximum 12 prises par circuit), les circuits de chauffage électrique (1 circuit dédié par tranche de 4500W) et les gros appareils de cuisine (lave-vaisselle, lave-linge, four : la norme exige des circuits spécialisés individuels).
• Section 6 mm² (Protégé par un disjoncteur de 32A max) : Réservé exclusivement à la cuisinière ou aux plaques de cuisson électriques (circuit spécialisé obligatoire).

Pour appréhender la limite physique d’une ligne électrique, on utilise la formule de la puissance active en monophasé :

P = V_eff × I_eff = 230V × 16A = 3680W

Sur une ligne classique protégée par un disjoncteur de 16A sous 230V, la puissance maximale cumulée disponible est de 3680 Watts. Brancher simultanément des appareils dont la somme dépasse ce seuil provoquera l’échauffement du disjoncteur et sa coupure thermique pour préserver l’isolant des câbles.

5. Le geste mensuel oublié : le bouton de test du tableau électrique

Avoir un tableau électrique flambant neuf, parfaitement câblé et validé par un organisme de contrôle ne suffit pas à garantir une sécurité éternelle. Les composants électromécaniques internes peuvent subir, avec le temps, l’humidité, la poussière ou l’oxydation, un phénomène de collage ou de grippage mécanique de leurs pièces internes.

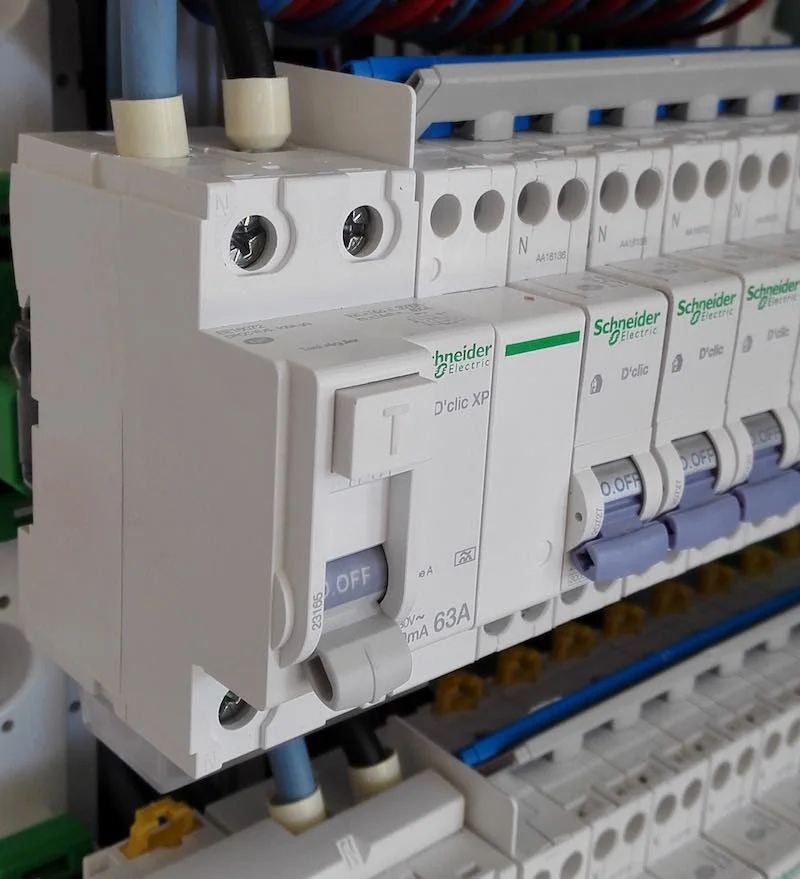

Pour contrer cette dégradation silencieuse, les fabricants intègrent sur chaque interrupteur différentiel un petit bouton poussoir de test identifié par la lettre « T ». En appuyant sur ce bouton, on simule artificiellement un déséquilibre de courant (une fuite calibrée) qui force le mécanisme à déclencher instantanément.

Les professionnels de l’électricité et les fabricants (comme Legrand, Schneider Electric, etc.) recommandent fortement d’effectuer cette manipulation une fois par mois :

1. Appuyez fermement sur le bouton « T ».
2. La manette du différentiel doit basculer instantanément vers le bas, coupant l’alimentation de la rangée concernée.
3. Relevez la manette pour rétablir le courant.

Si la manette refuse de bouger ou ne coupe pas le circuit, cela signifie que le mécanisme interne est grippé : votre interrupteur différentiel est hors d’et d’usage et ne vous protégera pas en cas de fuite de courant. Il doit être remplacé immédiatement par un électricien qualifié.

En conclusion, la sécurité électrique de votre logement repose sur une mécanique d’une précision absolue : le disjoncteur protège vos biens contre l’incendie, le différentiel 30 mA veille sur votre vie, le choix rigoureux des types (AC, A, F) s’adapte à notre mode de vie moderne, et le respect des sections garantit l’intégrité des infrastructures. Prenez soin de votre installation : quelques secondes d’attention par mois suffisent à préserver l’essentiel.

Et vous, quand avez-vous appuyé sur le bouton de test de votre tableau électrique pour la dernière fois ?
