Introduction
Le disjoncteur différentiel 30 mA est un dispositif essentiel dans toute installation électrique moderne. Il joue un rôle vital : protéger les personnes contre les risques d’électrocution en détectant instantanément les fuites de courant.
Dans les habitations, les accidents électriques peuvent survenir à cause d’un appareil défectueux, d’un câble abîmé ou d’un défaut d’isolement. C’est ici que le disjoncteur différentiel intervient pour couper automatiquement l’alimentation en cas de danger.
Dans cet article, nous allons expliquer de manière simple et détaillée son fonctionnement, son rôle, ses caractéristiques et son importance selon les normes électriques actuelles.
1. Qu’est-ce qu’un disjoncteur différentiel 30 mA ?

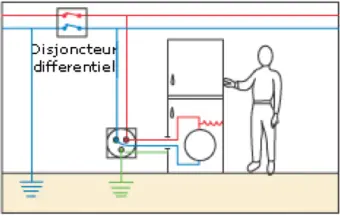

Un disjoncteur différentiel 30 mA est un appareil de protection électrique installé dans le tableau électrique. Il surveille en permanence l’équilibre entre le courant entrant (phase) et le courant sortant (neutre).
Si une différence supérieure à 30 milliampères est détectée, cela signifie qu’une partie du courant s’échappe vers la terre. Cette fuite peut être dangereuse pour une personne en contact avec un appareil défectueux.
Dans ce cas, le disjoncteur coupe immédiatement le circuit électrique afin d’éviter tout accident.
👉 Voir aussi : Pourquoi installer un disjoncteur différentiel ? Les raisons essentielles pour votre sécurité
2. Pourquoi 30 mA est une valeur critique ?
Le seuil de 30 mA n’a pas été choisi au hasard. Il correspond à la limite de sécurité pour le corps humain.
- À partir de 10 mA : sensation de choc électrique
- À 30 mA : risque réel de tétanisation musculaire
- Au-delà de 100 mA : danger vital (arrêt cardiaque possible)
Le disjoncteur différentiel 30 mA agit donc comme une barrière de sécurité indispensable dans les installations domestiques.
📘 Source : Promotelec – Sécurité électrique habitation
3. Comment fonctionne un disjoncteur différentiel ?
Le fonctionnement repose sur un principe simple mais très efficace : la comparaison des courants.
Étape 1 : Surveillance du courant
Le disjoncteur mesure en permanence le courant qui entre par la phase et celui qui revient par le neutre.
Étape 2 : Détection d’un déséquilibre
Dans un fonctionnement normal, les deux valeurs sont identiques. Si une fuite de courant apparaît (vers la terre ou un corps humain), un déséquilibre est détecté.
Étape 3 : Coupure automatique
Dès que la différence dépasse 30 mA, le disjoncteur coupe instantanément le circuit en quelques millisecondes.
4. Où installe-t-on un disjoncteur différentiel ?

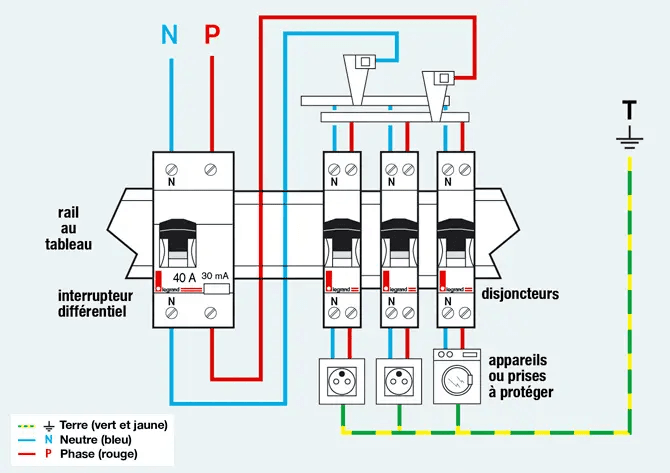

Le disjoncteur différentiel est installé dans le tableau électrique principal de l’habitation.

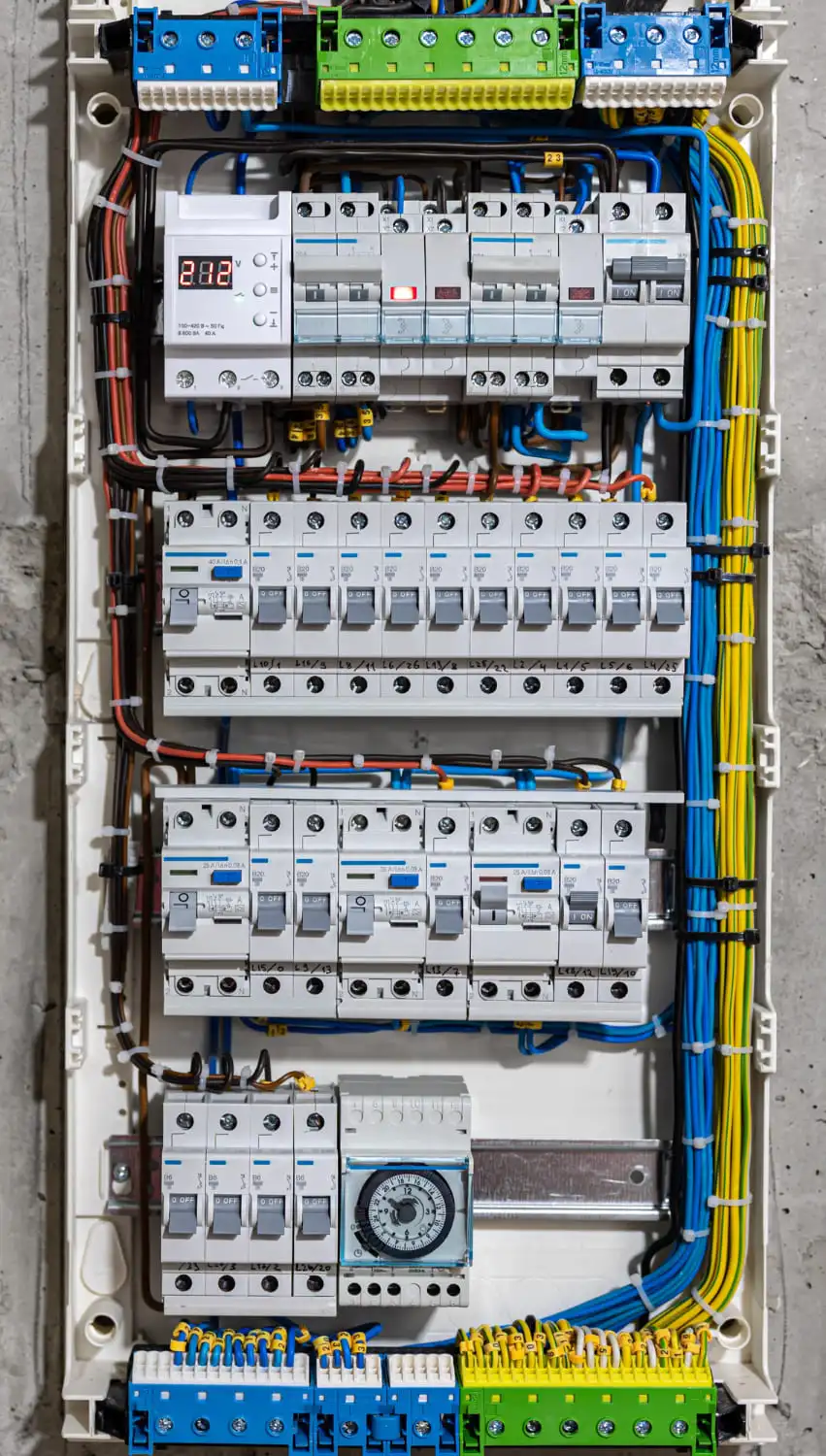

Selon la taille de l’installation, il peut y avoir plusieurs dispositifs différentiels :
- Un pour les circuits d’éclairage
- Un pour les prises électriques
- Un pour les appareils puissants (four, chauffe-eau, climatisation)
Cette séparation permet une meilleure sécurité et limite les coupures générales.
👉 Voir aussi :Installation d’un Tableau Électrique en Maison Neuve : Étapes et Normes NF C 15-100
5. Différence entre disjoncteur différentiel et interrupteur différentiel
Ces deux dispositifs sont souvent confondus, mais ils ont des fonctions différentes :
| Dispositif | Fonction | Protection |
|---|---|---|
| Interrupteur différentiel | Détecte les fuites de courant | Protection des personnes uniquement |
| Disjoncteur différentiel | Détecte les fuites + surcharge + court-circuit | Protection complète des circuits |
Le disjoncteur différentiel est donc plus complet et souvent utilisé dans les installations modernes.
🔗 Référence technique : Schneider Electric – Protection électrique
6. Pourquoi le disjoncteur différentiel est obligatoire ?
Selon la norme NF C 15-100, tous les logements doivent être équipés de dispositifs différentiels 30 mA afin de garantir la sécurité des occupants.
Cette obligation permet de :
- Réduire les risques d’électrocution
- Protéger les installations électriques
- Limiter les incendies d’origine électrique
7. Les erreurs courantes à éviter
- Ne pas tester régulièrement le bouton de test
- Utiliser un mauvais calibre de disjoncteur
- Mal répartir les circuits sur les différentiels
- Ignorer les normes NF C 15-100
Il est recommandé de tester le disjoncteur une fois par mois en appuyant sur le bouton “T”.
👉 Lire aussi :Normes de sécurité électrique en France : Guide essentiel 2025
👉 Tutoriel :Comment Installer des Panneaux Solaires chez Vous – Tutoriel Complet 2025
Conclusion
Le disjoncteur différentiel 30 mA est un élément indispensable de toute installation électrique moderne. Grâce à sa capacité à détecter instantanément les fuites de courant, il protège efficacement les personnes contre les risques d’électrocution.
Simple, rapide et fiable, il constitue aujourd’hui la première barrière de sécurité dans les installations domestiques.
FAQ
À quoi sert un disjoncteur différentiel 30 mA ?
Il protège les personnes contre les risques d’électrocution en coupant le courant en cas de fuite.
Est-il obligatoire dans une maison ?
Oui, la norme NF C 15-100 impose son installation dans toutes les habitations neuves ou rénovées.
Comment tester un disjoncteur différentiel ?
Il suffit d’appuyer sur le bouton de test “T” pour simuler une fuite de courant.
Quelle est sa durée de vie ?
En moyenne entre 15 et 25 ans selon la qualité et les conditions d’utilisation.
